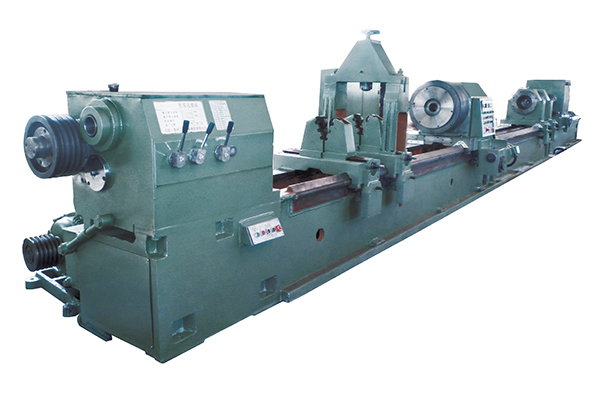

TS2225/TS2235型深孔镗床

机床用途：

♦专门加工圆柱形深孔工件。

♦如加工各种机械液压油缸、气缸圆柱形通孔、盲孔及阶梯孔。

♦机床可以承担镗削，还可以进行滚压加工。

♦机床床身刚性强，精度保持性好。
♦主轴转速范围广，进给系统由交流伺服电机驱动，能适应各种深孔加工工艺的需要。

♦授油器紧固和工件顶紧采用液压装置，仪表显示，安全可靠。
♦该机床为系列产品，还可以按照客户需要提供各种变形产品。

主要技术参数：
工作范围                              TS2225                                      TS2235
镗孔直径范围——————Φ40～Φ250mm———————Φ40～Φ350mm
镗孔最大深度——————1-16m（每一米一种规格）———1-16m（每一米一种规格）

套料直径范围——————Φ80～Φ150mm———————Φ80～Φ180mm
工件夹持直径范围————Φ60～Φ300mm———————Φ100～Φ400mm
主轴部分
主轴中心高———————350mm———————————450mm
床头箱主轴孔径—————Φ75mm———————————Φ75mm
床头箱主轴前端锥孔———Φ85mm 1:20—————————Φ85mm 1:20
床头箱主轴转速范围———42～670r/min ；12级—————42～670r/min ；12级
进给部分
进给速度范围——————5-500mm/min;无级——————5-500mm/min;无级
拖板快速移动速度————2m/min———————————2m/min
电机部分
主电机功率———————30kW————————————30kW
液压泵电机功率—————1.5kW————————————1.5kW
快速移动电机功率————3 kW—————————————3 kW
进给电机功率——————4.7kW（伺服电机）——————4.7kW（伺服电机）
冷却泵电机功率—————5.5kW————————————5.5kW×2
其他部分
导轨宽度————————650mm————————————650mm
冷却系统额定压力————0.35MPa————————————0.35MPa
冷却系统流量——————300L/min————————————300，600L/min
液压系统额定工作压力——6.3MPa—————————————6.3MPa
授油器承受最大轴向力——68kN——————————————68kN
授油器对工件的最大顶紧力—20 kN—————————————20 kN
镗杆箱部分（选配）
镗杆箱主轴孔径—————Φ75mm—————————————Φ75mm
镗杆箱主轴前端锥孔———Φ85mm 1:20———————————Φ85mm 1:20
镗杆箱主轴转速范围———42～670r/min ；12级———————42～670r/min ；12级
镗杆箱电机功率—————15KW——————————————15KW
