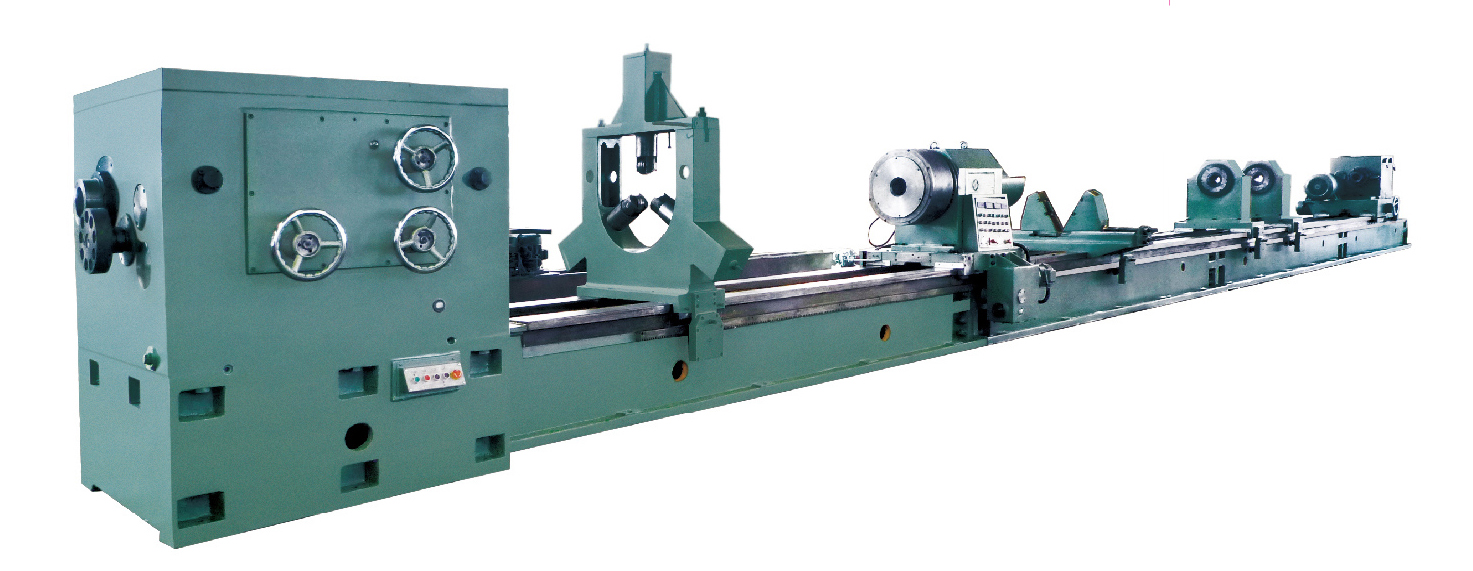

TS2163型深孔钻镗床

机床用途：

♦专门加工圆柱形深孔工件

♦如加工机床的主轴孔，各种机械液压油缸、气缸圆柱形通孔、盲孔及阶梯孔。

♦机床不但可以承担钻削、镗削，还可以进行滚压加工。

♦钻削时采用内排屑法。

♦机床床身刚性强，精度保持性好。
♦主轴转速范围广，进给系统由交流伺服电机驱动，能适应各种深孔加工工艺的需要。

♦授油器紧固和工件顶紧采用液压装置，仪表显示，安全可靠。
♦该机床为系列产品，还可以按照客户需要提供各种变形产品。

主要技术参数：
工作范围
钻孔直径范围————————————————————————Φ40～Φ120mm
镗孔最大直径————————————————————————Φ630mm
套料直径范围————————————————————————Φ120～Φ340mm
镗孔最大深度————————————————————————1-16m（每一米一种规格）
中心架夹持直径范围——————————————————————Φ110～Φ670mm

工件托架夹持直径范围—————————————————————Φ330～Φ1000mm
主轴部分
主轴中心高—————————————————————————630mm
床头箱主轴孔径———————————————————————Φ120mm
床头箱主轴前端锥孔—————————————————————Φ140mm 1:20
床头箱主轴转速范围—————————————————————16～270r/min ；12级
进给部分
进给速度范围————————————————————————5-500mm/min;无级
拖板快速移动速度——————————————————————2m/min
电机部分
主电机功率—————————————————————————45kW
液压泵电机功率———————————————————————1.5kW
快速移动电机功率——————————————————————5.5 kW
进给电机功率————————————————————————7.5kW（伺服电机）
冷却泵电机功率———————————————————————11kWx2+7.5kW
其他部分
导轨宽度——————————————————————————800mm
冷却系统额定压力——————————————————————2.5MPa
冷却系统流量————————————————————————200、400、600L/min
液压系统额定工作压力————————————————————6.3MPa
授油器承受最大轴向力————————————————————68kN
授油器对工件的最大顶紧力——————————————————20 kN
钻杆箱部分（选配）
钻杆箱主轴孔径———————————————————————Φ100mm
钻杆箱主轴前端锥孔—————————————————————Φ120mm 1:20
钻杆箱主轴转速范围—————————————————————82～490r/min ；6级
钻杆箱电机功率———————————————————————30KW
