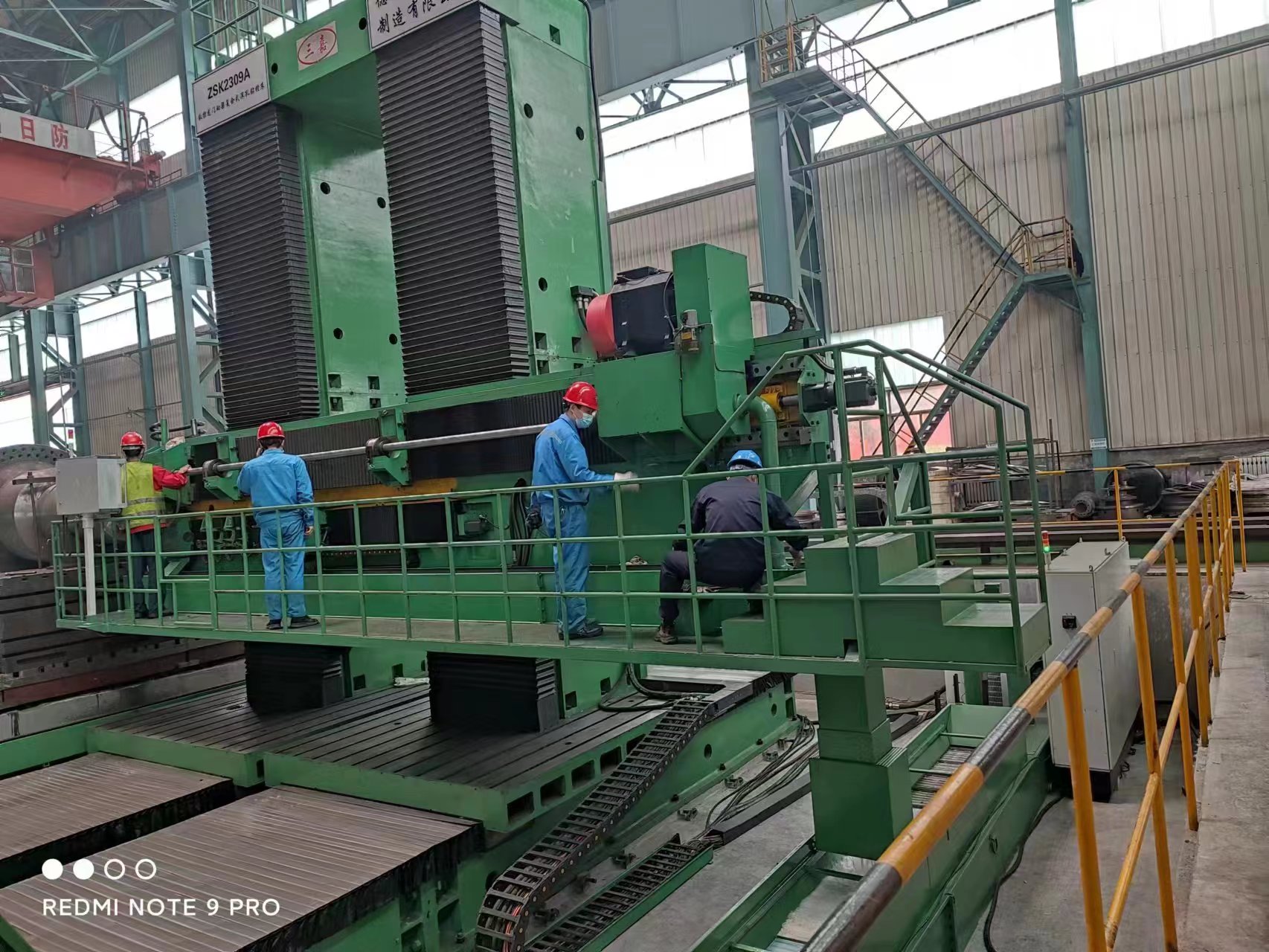

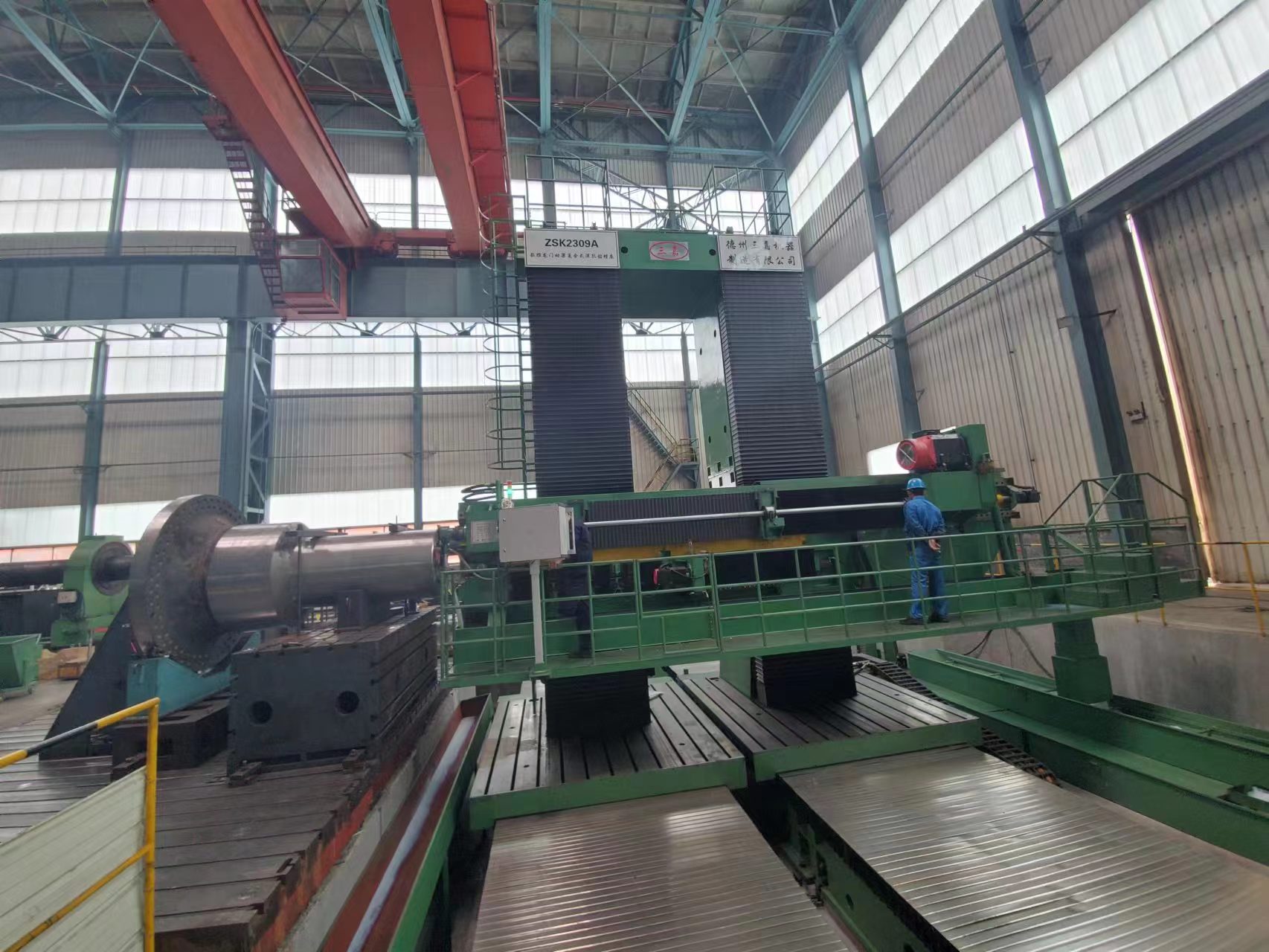

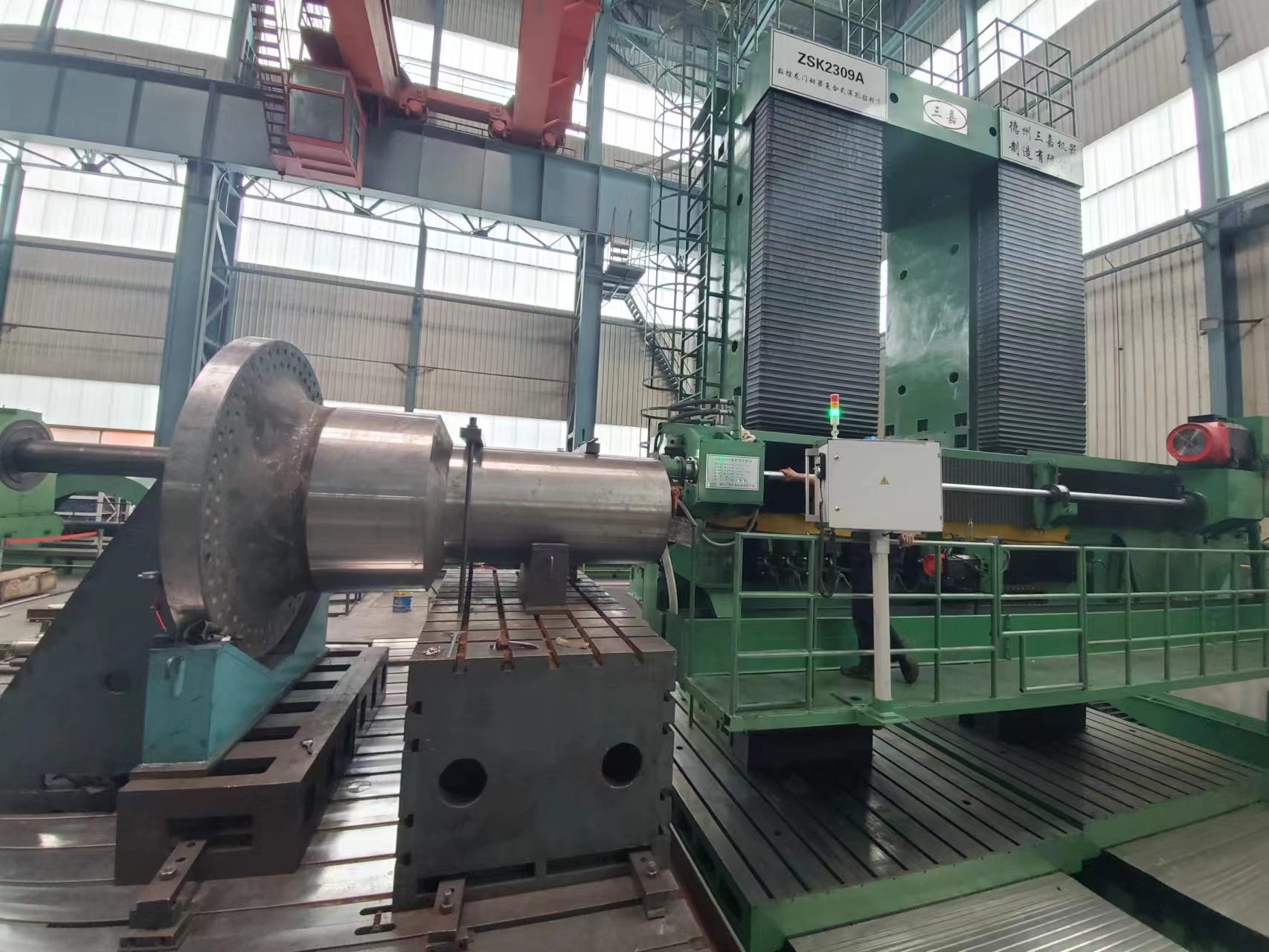

ZSK2309A三坐标重型数控复合深孔钻床近日在客户处（通裕重工股份有限公司）装配调试顺利完成。
该机床是国内首台套三坐标数控重型复合深孔钻床，具有行程长、钻孔深度大、重量大等特点。
该机床的主要部件功能和结构：
1.床体
X轴采用伺服电机驱动，滚珠丝杠副传动，静压导轨导向，静压导轨副拖板部分镶嵌耐磨铸造锡青铜板。两套床体平行布置，每套床体均配有伺服驱动系统，可实现双驱双动，同步控制。
2.钻杆箱
枪钻钻杆箱为单主轴结构，由主轴电机驱动，同步带及带轮传动，无极调速。
BTA钻杆箱为单主轴结构，由主轴电机驱动，由减速机经同步带及带轮传动，无极调速。
3.立柱部分
立柱由主立柱和辅助立柱组成。两立柱均配有伺服驱动系统，可实现双驱双动，同步控制。
4.枪钻导向架、BTA授油器
枪钻导向架是为枪钻钻头导向及枪钻钻杆支承之用。
BTA授油器是为BTA钻头导向及BTA钻杆支承之用。
该机床的主要技术规格：
枪钻钻孔直径范围—————φ5～φ35mm
BTA 钻孔直径范围—————φ25mm～φ90mm
枪钻钻孔最大深度—————2500mm
BTA钻孔最大深度——————5000mm
Z1（枪钻）轴的进给速度范围——5～500mm/min
Z1（枪钻）轴的快速移动速度 —8000mm/min
Z（BTA）轴的进给速度范围 ——5～500mm/min
Z(BTA)轴的快速移动速度 ——8000mm/min
X轴的快速移动速度————3000mm/min
X轴的行程————————5500mm
X轴定位精度/重复定位———0.08mm/0.05mm
Y轴的快速移动速度—————3000mm/min
Y轴的行程 ————————3000mm
Y轴定位精度/重复定位———0.08mm/0.05mm
